Dell 服务器的内存模式:Optimized、advanced ECC与Mirror 不指定

碟舞飞扬 , 14:59 , 服务器类 , 评论(0) , 引用(0) , 阅读(12251) , Via 本站原创 | |
在dell的11代服务器内存模式有三种,Memory Optimized Mode、Advanced ECC Mode、Mirror Mode。这三种有什么区别呢?


Memory Optimized Mode:

DDR3的内存控制器都在CPU上,每个CPU上有三个独立的Memory Controller Hub(MCH)。在这个模式下,MCHs是独立工作的,一个可以读,一个可以写,一个可以空闲。内存可以安装在one、two、three  chanels上。这也就意味着有些不符合常规的内存接法可以正常工作。比如3G,6G,12G。

Advanced ECC Mode:

这个模式下,将两个MCH绑在一起变成一个128位的总线,另外一个MCH无法使用,如果开启这个模式并在剩余的MCH上接内存,机器就会报错。

Mirror Mode:

这个模式下,系统应用三个chanel中的两个,每个chanel写同样的数据,读的时候采取轮询的方式。如果发现有一个chanel的内存出错,系统会自动屏蔽此chanel。运用这种模式,能使用的内存容量是安装上去的一半。

假设有9个dimm,一共有三个chanel,A1A4A7 一个chanel,A2A5A8一个chanel,A3A6A9一个chanel.而Advanced ECC Mode 和Mirror Mode只能用到两个MCH,也就是只能使用两个chanel,默认是将A1A4A7这个chanel闲置。

总结:如果每个CPU的内存条数为1,3,9就只能使用Memory Optimized模式,2,4,6条数的都建议使用Advanced ECC模式。Mirror排除在外。

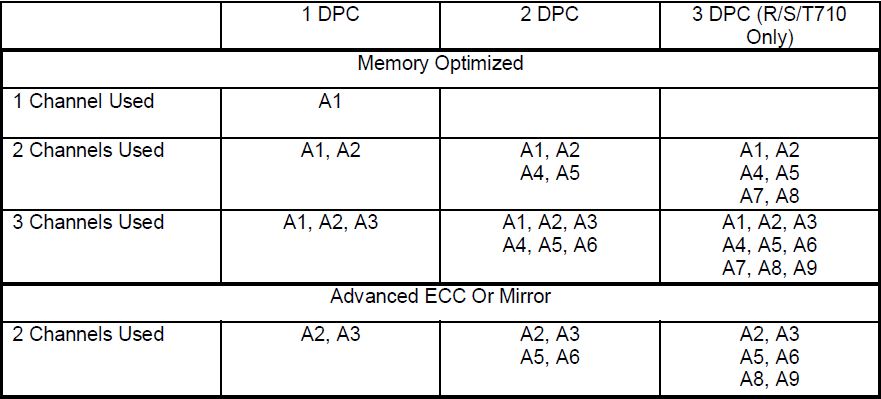

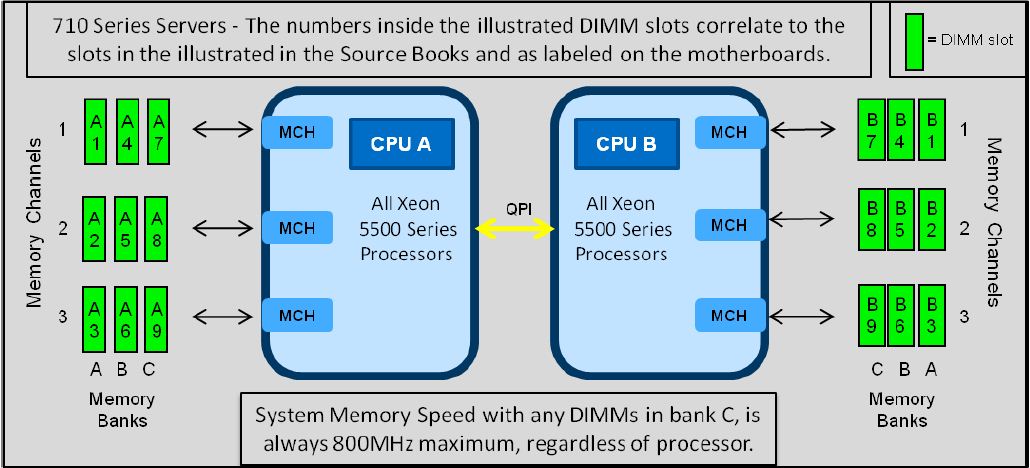

如图:
点击在新窗口中浏览此图片
点击在新窗口中浏览此图片
参考资料:
http://www.dell.com/downloads/global/products/pedge/en/ddr3_white_paper_r410_en.pdf
http://www.dell.com/downloads/global/products/pedge/en/server-pedge-installing-upgrading-memory-11g.pdf
